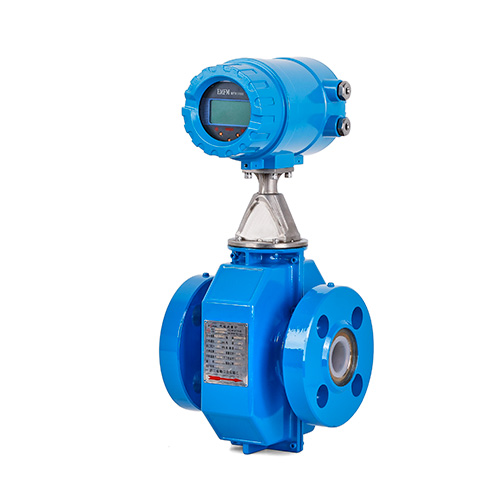

電磁流量計

所屬系列 : 電磁流量計

選型指南：

產品特點：

　　電磁流量計是一種應用法拉第電磁感應定律的流量計。本產品采用國際電磁流量計先進技術制造。FLD 系列電磁流量計具有如下特點：
a）測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；
b）測量管內無阻礙流動部件，無壓損，直管段要求較低；
c）系列公稱通徑DN10～DN2200，襯里及電極材料有多種選擇；
d）轉換器采用新穎勵磁方式，功耗低、零點穩定、精確度及可靠性高。流量范圍度可達1000：1（即可以測量的最大流量與最小流量之比）；
e）轉換器采用高性能微處理器，三行LCD帶背光顯示，可同時進行流量百分比、瞬時流量、累積量顯示。參數設置方便，編程可靠；
f）流量計為雙向測量系統，可對正向流量及反向流量進行積算，多種輸出形式與通訊功能供用戶選擇；
g）轉換器可與傳感器組成一體型或分離型。橡膠襯里傳感器為本質沉浸結構；
h）可用于相應的防爆場所。

技術特性：

工作原理
　　電磁流量計是一種應用法拉第電磁感應定律的流量計（見圖）。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向貫通管壁固定在測量管上，其電極頭與內表面基本平齊。勵磁線圈由雙向脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢E。電動勢E正比于磁通密度B、測量管內徑D與平均流速 的乘積，電動勢E(流量信號)由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流量、總量，并能輸出模擬、脈沖等信號，用于流量的控制與調節。



傳感器結構

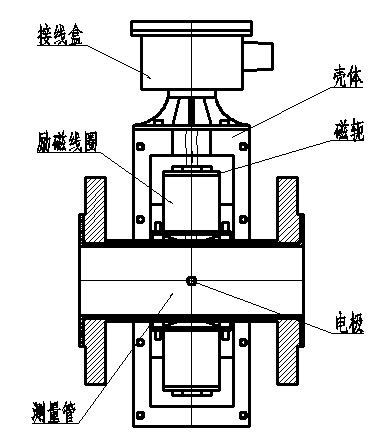

　　FLD系列電磁流量計結構緊湊，連接尺寸短，其襯里和電極材料適用于多種液體和漿液。由于采用方波脈沖勵磁，因此整機功耗低、零點穩定、具有高可靠性。傳感器主要組成部分是測量管、電極、勵磁線圈、鐵芯和磁軛、殼體；分離型流量計的傳感器另有單獨接線盒（見圖）。
　　橡膠襯里傳感器為本質沉浸結構。如果傳感器沉浸水下或安裝在易受水淹的場所，在現場接線完畢確認無誤后，接線盒內需用封膠填塞，應按隨儀表提供的封膠使用說明進行封灌。



執行標準
　　JB/T9248-1999電磁流量計。

基本參數與性能指標
    公稱通徑：10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200mm；
    最高流速：10 m/s；
    精  確  度： 示值的±0.5%或±2.5 mm/s（按實測流量選較大者）；
    測量管材料： 不銹鋼1Cr18Ni9Ti；
    襯里材料：聚四氟乙烯（PTFE）、聚全氟乙丙烯（F46）、聚氯丁橡膠（CR）；
    電極材料：不銹鋼0Cr18Ni12Mo2Ti、哈氏合金B(yǎng)、哈氏合金C、鈦、鉭、鉑/銥合金、不銹鋼涂覆碳化鎢；
    連接法蘭材料：碳鋼；
    外殼防護：IP68（僅分離型橡膠襯里傳感器）水下10m，
                 IP65（其它）；
    距      離： 對分離型流量計，其轉換器與傳感器間距一般不超過100m。超過100m時，需特殊訂貨；
　　防爆標志：Exdeib II BT4  Gb

外形尺寸：

外形及安裝尺寸

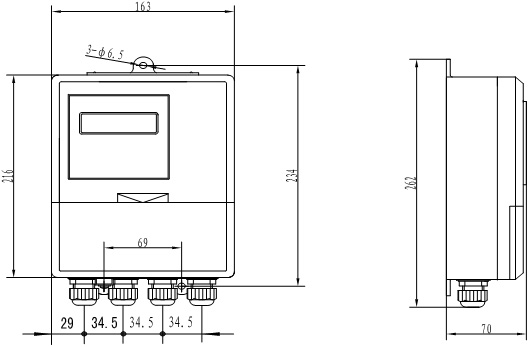

　　流量計或傳感器外形及尺寸見圖。分離轉換器外形及尺寸見圖。

公稱通徑 (㎜)

外形尺寸 (㎜)

重量

長L

高h(yuǎn)

一體型

分離型

10

200

396

335

8

15

200

396

335

8

20

200

396

335

9

25

200

396

335

9

32

200

396

335

10

40

200

396

335

11

50

200

507

390

9

65

200

507

390

10

80

200

537

420

12

100

250

537

420

16

125

250

587

470

22

150

300

587

470

27





















公稱 通徑 (㎜) 外形尺寸 (㎜) 重量 (kg)
長L 高h(yuǎn)
一體型 分離型
200 350 570 510 43
250 450 640 580 70
300 500 680 620 86
350 550 750 690 130
400 600 805 745 170
450 600 860 800 200
500 600 920 860 240
600 600 1035 975 320
700 700 — 1055 420
800 800 — 1165 541
900 900 — 1265 668
1000 1000 — 1370 858
1200 1200 — 1560 990
1400 1400 — 1770 1362
1600 1600 — 1970 1754
1800 1800 — 2180 2390
2000 2000 — 2390 3550
2200 2200 — 2595 4560




























公稱通徑 （mm） 長L（mm）
PN10MPa PN15MPa PN26MPa
10 220
15
20
25
32 250
40
50
65
















法蘭連接尺寸符合下列標準
4.0MPa（DN10～DN150）     GB/T9119
1.6MPa（DN200～DN600）    GB/T9119
1.0MPa（DN700～DN1000）   GB/T9115
0.6MPa（DN1200～DN2000）  GB/T9119
（DN2200）          GB/T9115

公稱通徑 4.0MPa
D D1 d0 n b
10 90 60 14 4 16
15 95 65 14 4 16
20 105 75 14 4 18
25 115 85 14 4 18
32 140 100 18 4 18
40 150 110 18 4 20
50 165 125 18 4 20
65 185 145 18 8 22
80 200 160 18 8 22
100 235 190 22 8 26
125 270 220 26 8 28
150 300 250 26 8 28

公稱通徑 1.6MPa
D D1 d0 n b
200 340 295 22 12 26
250 405 355 26 12 32
300 460 410 26 12 32
350 520 470 26 16 36
400 580 525 30 16 38
450 640 585 30 20 42
500 715 650 33 20 44
600 840 770 36 20 52

公稱通徑 1.0MPa
D D1 d0 n b
700 895 840 30 24 46
800 1015 950 33 24 52
900 1115 1050 33 28 56
1000 1230 1160 36 28 62
0.6MPa
1200 1405 1340 33 32 60
1400 1630 1560 36 36 68
1600 1830 1760 36 40 76
1800 2045 1970 39 44 84
2000 2265 2180 42 48 92
2200 2475 2390 42 52 100

安裝及運行：

組成
　　電磁流量計由傳感器與轉換器兩部分組成。

產品形式
　　FLD系列電磁流量計傳感器與工藝管道采用法蘭連接。傳感器襯里及電極有多種材料供用戶選擇。

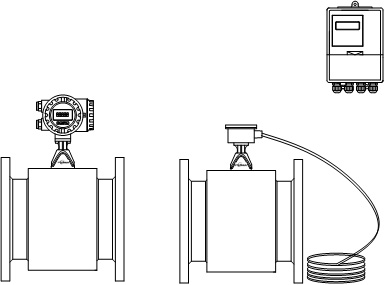

　　一體型流量計其轉換器與傳感器組成一體，分離型流量計其轉換器與傳感器分離安裝（見圖）。兩種形式轉換器其流量顯示、輸出、報警、參數編程、通訊等功能以及與計算機連接形式均相同。一體型流量計僅限于DN10～DN600，分離型流量計適用于所有公稱通徑。特殊訂貨中的高壓型電磁流量傳感器，其表體長度通常與用戶協商確定。



編碼與銘牌
　　為了便于用戶選型與生產管理，采用數字編碼來表示產品全部要素，銘牌中的編碼見首頁編碼一覽表。
　　由于傳感器與轉換器配套進行最終調試，請務必保證轉換器標牌中的編碼與整機銘牌中編碼的一致性。
　　流量計所附銘牌上標明了編碼與主要參數，流量計實際工作溫度與壓力嚴禁超出額定值。

　　流量計的設計、安裝、供電和運行均有安全要求，用戶必須嚴格遵守相關規定，以確保流量計的安全操作及運行。

安全措施
為保障人身及設備的安全，必須遵守以下條款：
　　a）在選擇位置和安裝流量計之前，必須閱讀本說明書相關內容，同時要考慮流量計、相關設備和周?chē)h(huán)境的安全要求；
　　b）應由具備一定儀表知識的人員進行儀表的安裝和維護；
　　c）正確安裝流量計傳感器及配管，保證密封安全可靠。流體實際壓力不得超過名牌上規定的最高工作壓力；
　　d）采取必要措施，杜絕觸電事故；
　e）流量計的吊裝設備應符合安全規定。

安裝前的檢查
　　a）檢查法蘭、襯里、殼體和出線套有無損傷；
　　b）打開盒蓋，檢查接線和印刷電路板有無松動和損壞；
　　c）檢查名牌中型號編碼與訂貨編碼是否相符。

吊裝
　　流量計可采用圖中吊裝設備進行吊裝，吊裝設備的安全載荷及防護措施應符合有關規定。
　　嚴禁在轉換器箱體（一體型流量計）或接線盒（分體型流量計）處用繩拴結起吊儀表。

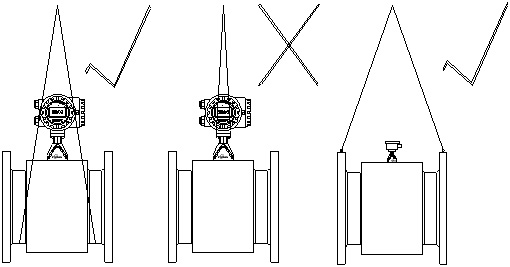

　　流量計可自動檢測正反流向。由于制造廠將儀表殼體上流向箭頭規定為正流向，因此安裝儀表時，應使流向箭頭同現場實際正流向保持一致（見圖）。對于分離型流量計，在儀表調試時，如管道中流體的實際流向與流量計上的流向標志一致，而流量顯示為負值，則表示流量計當前測量為反向狀態。此時可將系統電源切斷，然后將傳感器（或轉換器）兩根勵磁線互換一下，再接通電源，流量顯示即為正值。

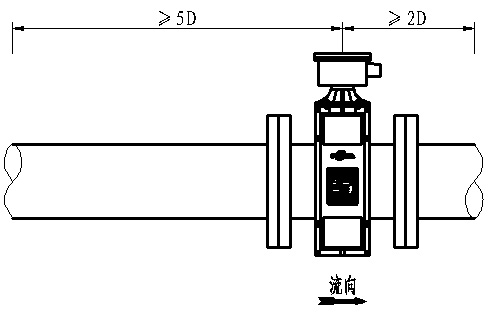

　　為確保測量精確度，應保證傳感器上游側至少應有5倍管徑長度的直管段。諸如錐管、孔板、閥門等設備，在它們距傳感器5倍管徑以上距離時，其影響可忽略不計。傳感器下游側應不少于2倍管徑長度的直管段。



安裝方位（圖）

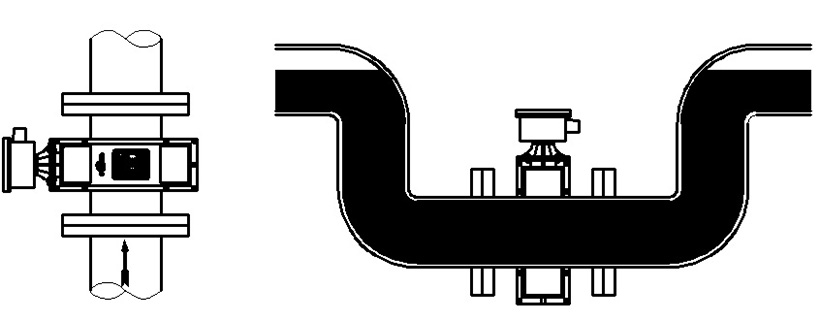

　　為可靠測量，重要的是測量電極應當完全浸沒在被測流體中，傳感器可以安裝在任何方位（水平、垂直、傾斜），只要通過電極的連線基本處于水平位置即可（與水平線夾角一般小于10°，如圖13），為了進一步減小夾帶氣泡對測量的影響，可以適當提高工作壓力。

　　a）為使傳感器測量導管內始終充滿流體，傳感器可安裝在U型管道最低部位；
　　b）如果水平安裝（圖），轉換器箱體（或接線盒）應處于的水平位置；
　　c）如果垂直（圖）或傾斜安裝，流體一般應自下而上流動，同時應選擇便于儀表接線、讀數和檢查的位置。




安裝場所選擇

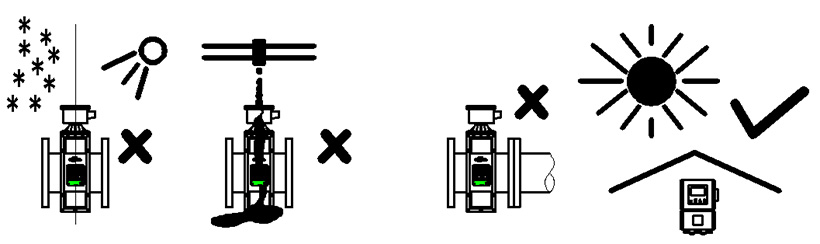

　　如果安裝地點易受陽光曝曬，應當增加遮蔽措施。
　　儀表應避免強烈振動和過大的溫度變化，同時要防止腐蝕性液體的滴漏對儀表造成損害。儀表安裝場所的磁場強度應小于400A/m。



管道連接

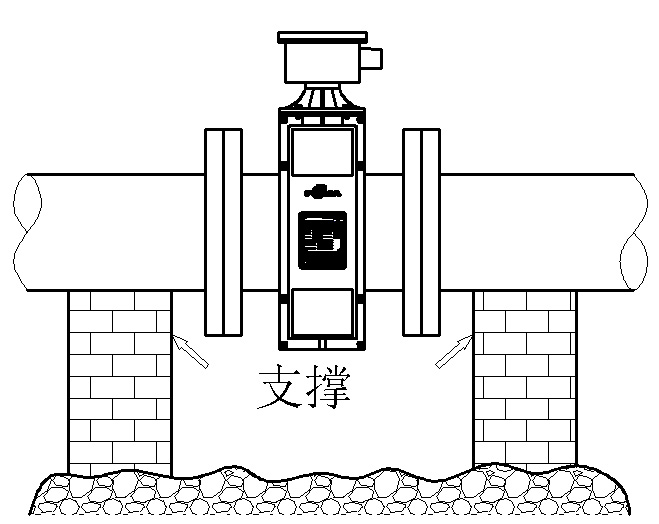

　　首先要注意傳感器本身不能作為荷重支撐點，它不能支撐毗連的工作管道，應由夾持它的管道承重。同時，傳感器安裝時應當使其不受過大的拉緊應力，應考慮消除毗連管道熱膨脹產生的應力影響。



安裝要求

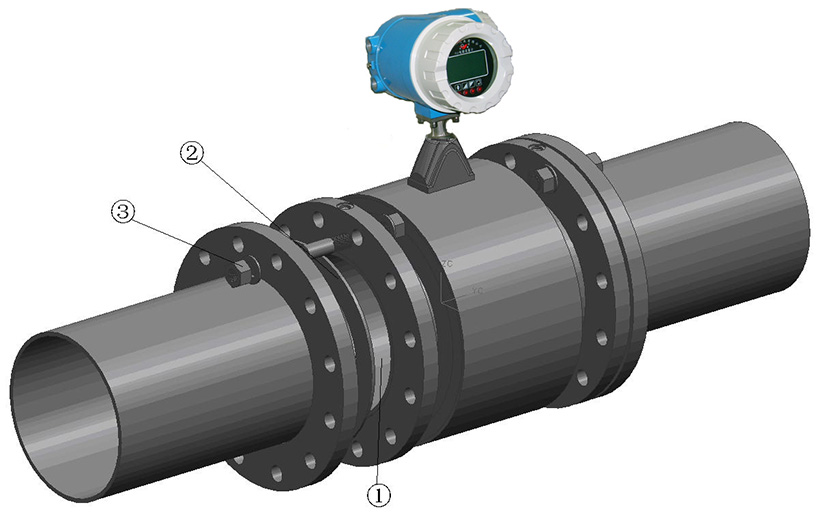

　　a）安裝傳感器時，應保證測量管（圖16 ①）與工藝管道同軸。對DN50及以下公稱通徑的傳感器，其軸線偏離不超過1.5mm，DN65～DN300公稱通徑不得超過2mm，DN350及以上公稱通徑則不得超過4mm；
　　b）法蘭之間夾裝的法蘭墊圈（圖16 ②）應有良好的耐腐蝕性能，該墊圈不得深入管道內部；
　　c）緊固儀表的螺栓、螺母（圖16 ③），其螺紋應完好無損，潤滑良好。應依據法蘭尺寸、力矩大小采用力矩扳手緊固螺栓。
　　d）在傳感器鄰近管道進行焊接或火焰切割時，要采取隔離措施，防止襯里受熱。

接地
儀表測量管的金屬管體和流體應同為地電位，接地系統的接地電阻應小于10Ω。
多數場合，流量計安裝并不需要特殊措施，僅要求儀表電纜離開動力電纜。
如果安裝傳感器的系統采用了陰極保護，或在流程中采用了電解工藝，則要采取一定措施，以保證：
a) 工頻電流不得流經傳感器中的液體；
b) 流經傳感器本體的任何工頻電流不得超過10A（有效值）。

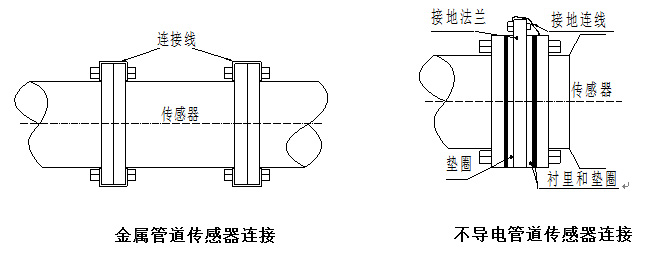

　　在金屬管道系統中，借助傳感器同毗連管道的連接，系統中液體可為地電位，如圖17所示。采用這種連接方式，要求通過傳感器本體的電流不得超過10A（有效值）。安裝法蘭不能以螺栓代替電氣接線，必須依圖另加電氣連接線。
對不導電管道，為保證流體為地電位，接地法蘭應裝在傳感器法蘭和管道法蘭之間，如圖18所示。接地法蘭可向制造廠訂購。

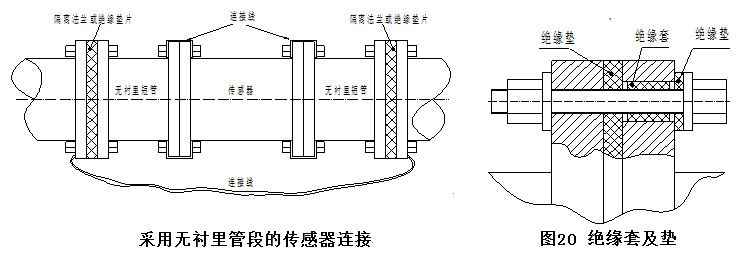

　　有些系統，例如采用陰極保護的管網，因其系統電位不全為地電位，將產生干擾電勢。要排除這類電氣干擾，可按照?qǐng)D19、20所示，將兩段無襯里短管作為導電體接到傳感器上，并用絕緣套管及絕緣墊圈確保螺栓與法蘭之間的絕緣。另外旁路連接線應具有足夠載流容量，以旁路陰極保護電流。同時要確保一側無襯里短管牢固地接至相應接地點上。

接線方法：

為使出線套的密封可靠，接線時應采用圓截面電纜。

傳感器與轉換器間接線
　　一體型流量計傳感器與轉換器間的接線由制造廠完成，本節內容僅適用于分離型流量計。對分離型流量計傳感器與轉換器間的接線，詳見本說明書轉換器部分內容。需要說明的是，在傳感器的內部連線中，信號地端已同測量管金屬壁相連接（即為地電位）。
　　傳感器與轉換器間接線電纜用戶應按實際距離向我公司訂貨。

輸出與電源接線
　　轉換器輸出與電源接線詳見說明書轉換器部分內容。所有輸出接線使用的電纜及電源電纜用戶自備。

接線要求
所有接線應在切斷供電電源后進行。
　　a）在確認電纜型號后，按規定進行接線，接線應正確、牢靠；
　　b）按正確程序?qū)㈦娎|穿進出線套：首先松開出線套壓緊螺母，拿掉堵板。依次給電纜套上壓緊螺母、橡膠圈。再將電纜穿進出線套。接線完成后理順電纜，并旋緊壓緊螺母使橡膠圈壓緊電纜；
　　c）電纜剝線時，注意不要損傷應予保留的絕緣層。對流量信號芯線，只要可以接線，就盡量少剝屏蔽層；
　　d）對STT3200電纜，兩同軸電纜的內層屏蔽泄漏線絞合后，應套上絕緣套管，然后再接至信號地端。對黑色半導體層應從根部切除，以免影響其它接線。

電纜長度
　　傳感器與轉換器間的電纜長度與流體電導率和現場電氣干擾等因素有關，電纜長度可用以下公式估算：d=σ×4
　　式中：d  ——電纜長度
　　σ ——流體電導率（μS/cm）
　　但電纜一般不得超過100m。為保證測量精度和減少干擾，要求轉換器盡量靠近傳感器安裝。

電纜

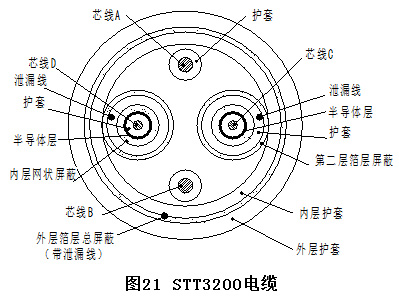

連接傳感器與轉換器的STT3200電纜（圖21）為特制四芯電纜，其中兩芯帶有兩層內屏蔽，同外層總屏蔽構成三重屏蔽。除緊靠芯線的屏蔽為網狀編織屏蔽外，其余兩層屏蔽均為帶有泄漏線的箔層屏蔽。需要說明的是，靠近芯線C、D內層網狀屏蔽的半導體層，在接線剝開屏蔽層時應從根部細心切除。STT3200電纜的另外兩芯不帶內屏蔽。


A. 公稱通徑DN(mm)
編碼 DN 編碼 DN 編碼 DN
010 10 125 125 700 700
015 15 150 150 800 800
020 20 200 200 900 900
025 25 250 250 10H 1000
032 32 300 300 12H 1200
040 40 350 350 14H 1400*
050 50 400 400 16H 1600*
065 65 450 450 18H 1800*
080 80 500 500 20H 2000*
100 100 600 600 22H 2200*

B. 公稱壓力(MPa)
1. 0.6MPa　(DN1200～DN2200)
2. 1.0MPa　(DN700～DN1000)
3. 1.6MPa　(DN200～DN600)
4. 4.0MPa　(DN10～DN150)
5. 10MPa   *
6. 15MPa   *
7. 26MPa   *
8. 特殊     *

C. 電源
1．165V～265V A.C.   45～63Hz
2．18V～36V D.C.

D. 襯里材料
1．聚四氟乙烯      (DN32～DN350)
2．聚全氟乙丙烯F46 (DN10～DN100)
3．聚氯丁橡膠      (DN50～DN2200)
4．聚氨酯          (DN50～DN600)
5．特殊

E. 電極材料
1．不銹鋼0Cr18Ni12Mo2Ti
2．哈氏合金B(yǎng)
3．哈氏合金C
4．鈦
5．鉭
6．鉑/銥合金（僅聚四氟乙烯襯里）
7．不銹鋼涂覆碳化鎢

F. 流量計結構形式
1．一體型　　（DN10～DN600）
2．分離型　　（DN10～DN2200）
3．一體防爆型（DN10～DN600）
4．分離防爆型（DN10～DN600）
5．分離沉浸型（僅橡膠襯里）

G. 轉換器型式
1．基型轉換器    **
2．4～20mA DC輸出/帶232通訊
3．4～20mA DC輸出/帶485通訊

H. 選擇件
0不需要
1接地法蘭
2流量計配對法蘭及緊固件

注 * 為特殊訂貨
   ** 基型轉換器 具有4～20mA電流及頻率輸出

使用及維護：

　　FLD系列電磁流量計用于測量封閉管道中導電液體及漿液的體積流量，適用于石化、礦冶、給排水、造紙、醫藥、食品、環保等部門。

使用環境條件
環境溫度：-20℃～+60℃
相對濕度：5%RH～95%RH

工作條件
流體最高溫度：
                一體型                                  70℃
                分離型         聚四氟乙烯襯里(F4)      150℃
                               聚全氟乙丙烯襯里(F46)   100℃
                               聚氯丁橡膠襯里           80℃
流體電導率： ≥5μS/cm
公稱壓力：
標準型傳感器    0.6MPa（DN1200～DN2200）
                               1.0MPa（DN700～DN1000）
                               1.6MPa（DN200～DN600）
                               4.0MPa（DN10～DN150）
高壓型傳感器    10MPa  特殊訂貨
                               15MPa  特殊訂貨
                               26MPa  特殊訂貨
電源：
單相交流        220（1＋%10或1-%15）V AC  50（1±5%）Hz
               直    流        24(1±5) V DC
