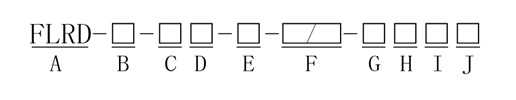

A.產品型號：FLRD氣體羅茨流量計

B.公稱通徑

C.流量規格

D.安裝方式：H：垂直 V：水平

E.準確度：1.0、1.5

F.工作壓力/公稱壓力：說明：壓力單位為MPa，其他單位須注明。

G.溫壓選擇：A、溫壓自動補償 P、壓力自動補償，溫度設定 T、溫度自動補償，壓力設定 N、無補償

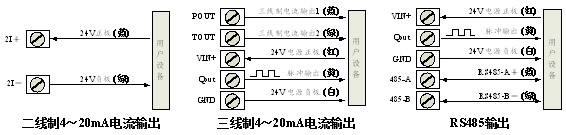

H.輸出信號：2、二線制4~20mA、RS-485通信、脈沖 3、三線制4~20mA、RS-485通信、脈沖

I.IC卡選擇：0、無 1、FGK控制閥 2、其他控制閥

J.GPRS選擇：0、無 1、GPRS

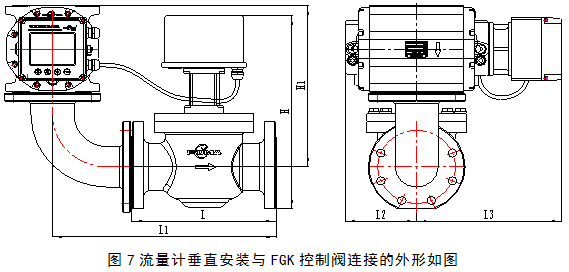

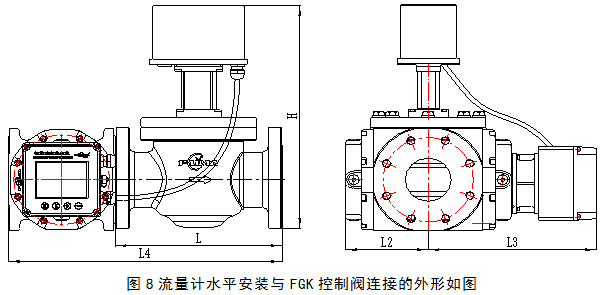

說明：配置公司的FGK控制閥和選擇GPRS時，此時配置FT16智能體積修正儀。

d)流量規格表

公稱通徑 (mm)	流量規格	工況流量范圍 (m3/h)	公稱通徑 (mm)	流量規格	工況流量范圍 (m3/h)
25	G6	0.5～10	50	G65	1～100
	G10	0.6～16	80	G100	1.2～160
40	G16	0.7～25		G160	2.5～250
	G25	0.8～40	100	G160	2.5～250
50	G40	0.9～65		G250	4～400

a)可測氣體：天然氣、城市煤氣、丙烷、氮?dú)夂凸I(yè)惰性氣體等非腐蝕性氣體。

b)主要應用場合：餐飲、賓館等行業的燃?xì)馍虡I(yè)結算，輸配管網燃?xì)庥?jì)量，工業和民用鍋爐燃?xì)庥?jì)量，也可用作標準流量計。

流量計的安裝

a)流量計周圍不得有強外磁場干擾和強烈機械振動；安裝前應根據使用要求審核使用環境條件。

b)應正確吊裝流量計，吊裝設備的安全載荷及防護措施應符合有關規定。嚴禁在體積修正儀處用繩拴結起吊儀表。

c)流量計上游須安裝相應規格且合格的過濾器（網孔尺寸≤100μm），安裝初期如果在過濾器和儀表之間有直管段存在，在緊貼儀表進口處必須加裝配套過濾罩（網孔尺寸≤100μm）并定期清洗。實踐證明，安裝合適的過濾器，是流量計減少故障和延長使用壽命的有效途徑。為了便于維護，過濾器進出口管道應裝有差壓計。

d)室外安裝流量計時，上部應有遮蓋物以防雨水浸蝕和烈日曝曬而影響流量計使用壽命，安裝場所應有足夠的檢查和維修空間。

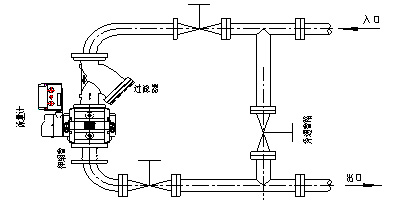

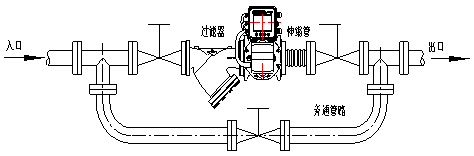

e)為不影響流體正常輸送，可安裝旁通管路。在正常使用時必須緊閉旁通管道閥門。

f)流量計應與管道同軸安裝，并防止密封墊片和黃油進入管道內腔。

g)防爆場所安裝時，流量計必須接地可靠，但不得與強電系統共用地線；在管道安裝或檢修時，不允許電焊系統的地線與流量計搭接。在任何情況下，用戶不得自行更改防爆系統電路元器件型號和規格、連接方式以及任意改動各引線接口，引入電纜的外徑為φ8mm～φ8.5mm，同時多余的引入孔應用堵塞封堵，應嚴格按照GB3836.1、GB3836.4的有關要求進行操作；要打開流量積算儀前蓋時，必須先斷開外接電源。

h)流量計投入運行時，應緩慢開啟閥門，逐步增加流速，以免瞬間氣流過強沖擊而損壞傳感器內的轉子。

注意事項

a)安裝流量計和測量管道時，應使管道應力引起的流量計變形為最小。

b)務必確保工藝管道與流量計的連接同軸。

c)防止墊圈或焊縫突入到管道內。

d)該產品為防爆產品，安裝維修時應按有關防爆要求執行。

e)安裝后運行前，必須加潤滑油。

f)安裝流量計時，嚴禁在流量計出入口法蘭處直接進行電焊，以免損壞流量計內部零件。

g)進行密封試壓時，應注意流量計壓力傳感器所能承受的最高壓力，以免損壞流量計壓力傳感器。

警告

a)對新安裝或檢修后的管道務必進行吹掃，去除管道中的雜物后方能安裝流量計。在進行流體靜壓試驗和清掃管路操作期間，應拆下儀表，以免使測量部件受損。

b)當流量計需要信號遠傳時，應嚴格按“電氣性能指標”接通外電源（24VDC）；嚴禁在信號輸出端直接接入220VAC或380VAC電源。

c)安裝流量計時，嚴禁在流量計出入口法蘭處直接進行電焊，以免燒壞流量計內部零件。

d)進行密封試壓時，應注意流量計壓力傳感器所能承受的最高壓力，以免損壞流量計壓力傳感器。

啟動

為防止壓力沖擊損壞流量計，具體操作方法如下：

a)關閉流量計后面的閥門，緩慢開啟流量計前面的閥門，使氣體充滿流量計。

b)緩慢開啟流量計后面的閥門，使其在小流量下運行，觀察運行是否正常。

c)有旁通管路的先打開旁通閥門。

d)流量計運行正常后，關閉旁通閥門，用流量計后面的閥門調節流量至需要值。

過范圍保護

　　流量計能承受逐步增加的過范圍，此時除加速磨損外不會造成內部損壞，然而管道加壓、排氣或者清洗時發生的極限氣體流速會使流量計內部羅茨輪突然加速，從而引起流量計嚴重?fù)p壞，因此必須緩慢加壓和啟動。
