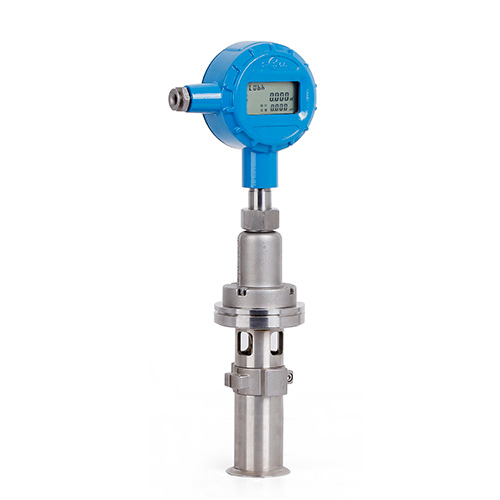

渦街流量計(角式)

所屬系列 : 渦街流量計

選型指南：


A. 產品型號

B. 公稱通徑DN(mm)
編碼 DN 編碼 DN
010 10 065 65
015 15 080 80
020 20 100 100
025 25 150 150
032 32 200 200
040 40 250 250
050 50 300 300

C. 流量規格

D. 安裝方式
編碼 含義
S 水平安裝
J 角式安裝

E. 精度等級
編碼 含義
1.0 基本誤差±1.0％
1.5 基本誤差±1.5％

F. 公稱壓力(MPa)
編碼 壓力 備注
016 1.6MPa DN10～DN300
025 2.5MPa DN10～DN300
040 4.0MPa DN10～DN300
063 6.3MPa DN10～DN100
100 10 MPa DN10～DN100
160 16 MPa DN10～DN100
260 26 MPa DN10～DN100
350 35 MPa DN10～DN100
420 42 MPa DN10～DN100
如有以上表格未包含公稱通經、公稱壓力為特殊訂貨。

G、結構形式
編碼 含義
G 一體式（可不注）
Q 分體式

H、連接方式
編碼 含義
1 法蘭
2 卡箍
3 角式焊接
4 角式法蘭
5 其他

L、介質溫度
編碼 含義
2 普通（＜80°）
4 高溫（130°）

J號輸出
編碼 含義
s 脈沖（基本型）
2 4～20mA二線制
3 4～20mA三線制
4 RS-485
5 特殊輸出
舉例：
公稱通徑為：50mm
安裝方式為：水平安裝
精度等級為：1.0
公稱壓力為：1.6MPa
連接方式：法蘭
介質溫度：普通
信號輸出為：脈沖+4～20mA(三線制)
則對應編碼為：LUBh-50A-S-1.0-016-G-1-2-3

產品特點：

LUB系列渦街流量計具有如下特點：
a）被測液體在規定的雷諾數范圍內，輸出頻率不受流體溫度、壓力、粘度變化的影響；
b）測量管內無可動部件、儀表性能穩定、安裝方便、使用壽命長；
c）流量范圍寬、準確度高、線性度好、壓力損失小、直管段要求較低；
d）系列公稱通徑DN15～DN300，有水平連接、角式連接等形式供用戶選擇；
e）文丘利結構（LUBW型）用于解決大口徑小流量的計量難題，在不改變工藝管道通徑及法蘭連接的情況下可實現一定范圍內的小流量測量，從而擴展了測量范圍；
f）采用電磁檢測技術（LUBh型）可有效消除由管線振動引起的測量誤差，抗干擾能力增強；
g）可存儲一年內流量記錄，并可在積算儀表頭上直接查閱；
h）采用內置電池供電形式，對于無電源供電場所尤其適用；也可使用外接電源。

技術特性：

流量參數表
公稱通徑DN（mm） 流量范圍(m3/ h) 精確度(級) 重復性
普通 擴大
15 0.15～3.0 0.15～4.5 1.0 1.5 不大于基本誤差限的1/3
20 0.2～4.0 0.15～4.5
25 0.35～7.0 0.3～9.0
32 0.5～10 0.45～14
40 0.8～16 0.65～20
50 0.9～18 0.85～26
65 1.9～38 1.7～51
80 3.2～64 3.0～90
100 5.5～110 5.0～150
150 11～220 10～300
200 24～480 20～600
250 40～800 33～1000
300 50～1000 40～1200




外形尺寸：



角式連接安裝尺寸
公稱通徑 （㎜） 公稱壓力 PN（MPa） 外形尺寸（㎜）
長L 高H 高h
25 16 150 525 186
26
35
50 16
26
35
42

安裝及運行：

安裝條件
流量計的安裝條件應符合下述要求：
a）流量計應水平、垂直或傾斜安裝，均應保證流體充滿管道；

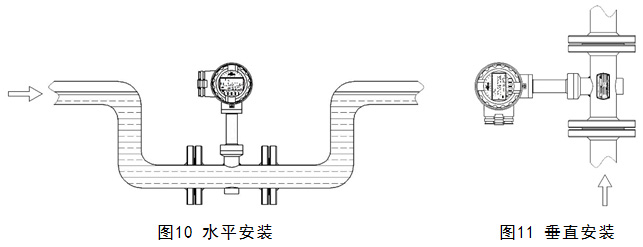

b）水平應為U型安裝，并保證相應直管段長度（見圖10）；
c）垂直安裝時應使流體流向自下而上（見圖11）；
d）流量計的上游、下游應配置一定長度的直管段，一般為表前大于10D、表后大于5D。文丘利型為表前大于4D、表后大于2D。上游有阻力件時，其長度應符合表5的要求；
e）流量計的上游側不應設置流量調節閥。

上游管道形式 圖示
同心收縮
全開閘閥
一個90°彎頭
同一平面二個90°彎頭
不同平面二個90°彎頭

接線方法：

使用及維護：
